技术分享-揭秘高效监控：K3s + Rancher Monitoring 轻松搞定 ThingsBoard 服务性能追踪

本文手把手教你如何在 K3s 集群中使用 Rancher Monitoring 来监控外部 ThingsBoard 服务的关键指标，帮助你及时发现问题，确保物联网平台稳定运行。

概述

ThingsBoard 是一款强大的开源物联网平台，擅长数据收集、处理、可视化和设备管理。在生产环境中，实时监控其运行状态是保障系统可靠性的关键。本文将一步步指导你利用 Rancher Monitoring（基于 Prometheus + Grafana）来监控 ThingsBoard 的核心性能指标，让你的监控体系更智能、更高效。

前置条件

一个已就绪的 K3s 集群
已安装 Rancher Monitoring（包括 Prometheus 和 Grafana）
ThingsBoard 服务已部署并可正常访问
你拥有 kubectl 的访问权限

环境信息

为了便于说明，我们假设 ThingsBoard 服务的基本信息如下： - IP 地址：192.168.198.8 - 端口：8080 - 指标端点：/actuator/prometheus

（请根据你的实际环境替换这些参数，确保配置准确。）

步骤一：验证 ThingsBoard 指标端点

配置 Thingsboard 支持 Metrics 端点

有两种方式可以配置：

使用 ENV 环境变量

# 启用指标收集
METRICS_ENABLED=true
# 指定暴露指标的类型为 Prometheus
METRICS_ENDPOINTS_EXPOSE=prometheus

或使用 yaml 配置，至少保持这两个地方是跟下面一样

metrics:
  # Enable/disable actuator metrics.
  enabled: "${METRICS_ENABLED:true}"

management:
  endpoints:
    web:
      exposure:
        # Expose metrics endpoint (use value 'prometheus' to enable prometheus metrics).
        include: '${METRICS_ENDPOINTS_EXPOSE:prometheus}'

验证 Metrics 配置正确

在开始集成前，先确认 ThingsBoard 是否正确暴露了 Prometheus 兼容的指标数据。这一步能避免后续配置问题。

# 直接通过 curl 访问指标端点进行验证
curl http://192.168.198.8:8080/actuator/prometheus

# 预期输出示例（部分内容）：
# # HELP jvm_memory_used_bytes The current used memory of the JVM in bytes
# # TYPE jvm_memory_used_bytes gauge
# jvm_memory_used_bytes{area="heap",} 2.47492664E8
# ...

如果输出类似 Prometheus 格式的指标数据，说明端点正常工作。否则，请检查 ThingsBoard 的配置（确保 Spring Boot Actuator 已启用并配置了 Prometheus 端点）。

步骤二：部署 ThingsBoard 服务（可选）

如果你的 ThingsBoard 尚未部署在 Kubernetes 集群内，可以参考以下 YAML 配置在 K3s 中部署 ThingsBoard（假设使用 Docker 镜像）。如果 ThingsBoard 已运行在外部（如独立服务器），可跳过此步骤，直接进入步骤三。

以下是 ThingsBoard 的示例部署 YAML 文件：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: thingsboard
  namespace: cattle-monitoring-system
  labels:
    app: thingsboard
spec:
  replicas: 1
  selector:
    matchLabels:
      app: thingsboard
  template:
    metadata:
      labels:
        app: thingsboard
    spec:
      containers:
      - name: thingsboard
        image: thingsboard/tb-postgres:3.4.4
        ports:
        - containerPort: 8080
          name: http
        env:
        - name: TB_SERVER_PORT
          value: "8080"
        - name: SPRING_DATASOURCE_URL
          value: "jdbc:postgresql://postgres:5432/thingsboard"
        - name: SPRING_DATASOURCE_USERNAME
          value: "postgres"
        - name: SPRING_DATASOURCE_PASSWORD
          value: "postgres"
        resources:
          requests:
            memory: "512Mi"
            cpu: "500m"
          limits:
            memory: "2Gi"
            cpu: "1000m"
---
apiVersion: v1
kind: Service
metadata:
  name: thingsboard
  namespace: cattle-monitoring-system
  labels:
    app: thingsboard
spec:
  selector:
    app: thingsboard
  ports:
  - port: 8080
    targetPort: 8080
    name: http
  type: ClusterIP

说明： - 此配置假设使用 PostgreSQL 数据库，需提前部署数据库服务（如 postgres）。 - 根据你的实际需求调整镜像版本、环境变量和资源限制。 - 如果 ThingsBoard 运行在外部服务器，可忽略此部署，直接使用外部 IP。

应用配置：

kubectl apply -f thingsboard-deployment.yaml

步骤三：创建 Kubernetes Service 和 Endpoints

对于运行在外部的 ThingsBoard 服务（本例中为 192.168.198.8:8080），我们需要通过 Kubernetes 的 Service 和 Endpoints 资源将其“引入”集群服务发现系统，以便 Prometheus 抓取指标。

创建文件 thingsboard-monitoring.yaml：

apiVersion: v1
kind: Endpoints
metadata:
  name: thingsboard-metrics
  namespace: cattle-monitoring-system
  labels:
    app: thingsboard-metrics
subsets:
- addresses:
  - ip: 192.168.198.8
  ports:
  - port: 8080
    name: http-metrics
---
apiVersion: v1
kind: Service
metadata:
  name: thingsboard-metrics
  namespace: cattle-monitoring-system
  labels:
    app: thingsboard-metrics
spec:
  ports:
  - name: http-metrics
    port: 8080
    targetPort: 8080
    protocol: TCP
  type: ClusterIP

应用配置：

kubectl apply -f thingsboard-monitoring.yaml

说明：如果 ThingsBoard 部署在集群内（如步骤二），可直接使用其 Service 名称（例如 thingsboard），无需创建 Endpoints。

步骤四：配置 ServiceMonitor 资源

ServiceMonitor 是 Prometheus Operator 的自定义资源定义（CRD），用于告诉 Prometheus 如何发现并抓取指标。

创建文件 thingsboard-servicemonitor.yaml：

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: thingsboard-metrics
  namespace: cattle-monitoring-system
  labels:
    app: thingsboard-metrics
spec:
  selector:
    matchLabels:
      app: thingsboard-metrics
  endpoints:
  - port: http-metrics
    path: /actuator/prometheus
    interval: 30s
    scrapeTimeout: 10s
    scheme: http
    honorLabels: true
    metricRelabelings:
    - sourceLabels: [__name__]
      regex: 'jvm_.+'
      action: keep
    - sourceLabels: [__name__]
      regex: 'process_.+'
      action: keep
    - sourceLabels: [__name__]
      regex: 'http_.+'
      action: keep

应用配置：

kubectl apply -f thingsboard-servicemonitor.yaml

说明：metricRelabelings 过滤出 JVM、进程和 HTTP 相关的指标，减少数据冗余。你可根据需要调整 regex 规则。

步骤五：验证监控配置

配置完成后，验证所有组件是否正常工作。

检查资源状态

# 查看 Service 和 Endpoints
kubectl -n cattle-monitoring-system get svc,ep -l app=thingsboard-metrics

# 查看 ServiceMonitor
kubectl -n cattle-monitoring-system get servicemonitor thingsboard-metrics

验证 Prometheus 目标状态

# 端口转发到 Prometheus 服务
kubectl -n cattle-monitoring-system port-forward svc/rancher-monitoring-prometheus 9090:9090

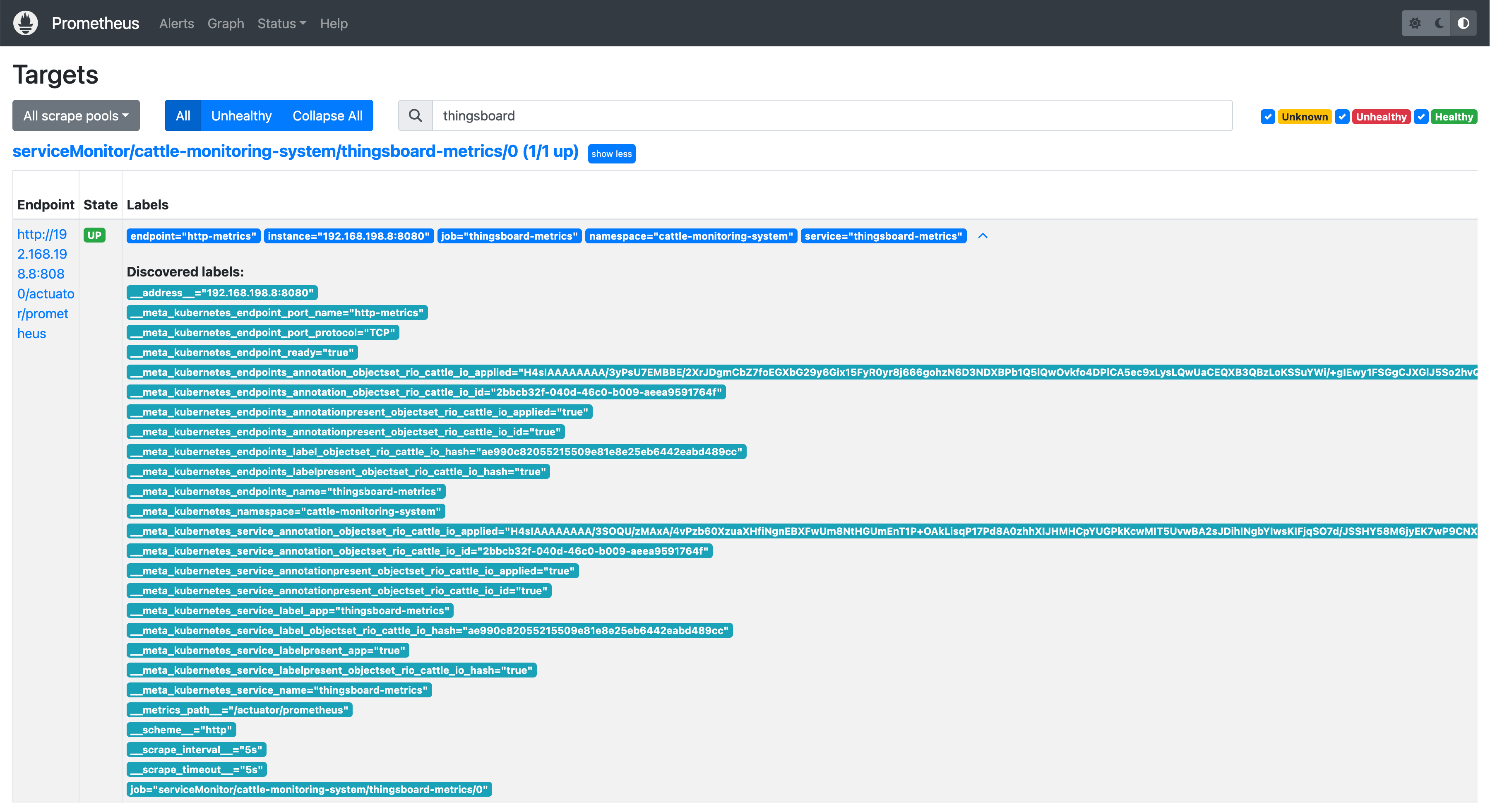

浏览器访问 http://localhost:9090/targets，找到 thingsboard-metrics，确认状态为 UP。

测试指标查询

在 Prometheus 的 Graph 界面，尝试查询以下指标： - jvm_memory_used_bytes - process_cpu_usage - http_server_requests_seconds_count

如果数据正常显示，说明指标采集成功。

步骤六：构建 Grafana 仪表板

有了指标数据，我们用 Grafana 将其可视化为直观的仪表板，提升监控体验。

访问 Grafana

# 端口转发到 Grafana 服务
kubectl -n cattle-monitoring-system port-forward svc/rancher-monitoring-grafana 3000:3000

浏览器访问 http://localhost:3000，使用默认凭据登录（用户名：admin，密码：prom-operator）。

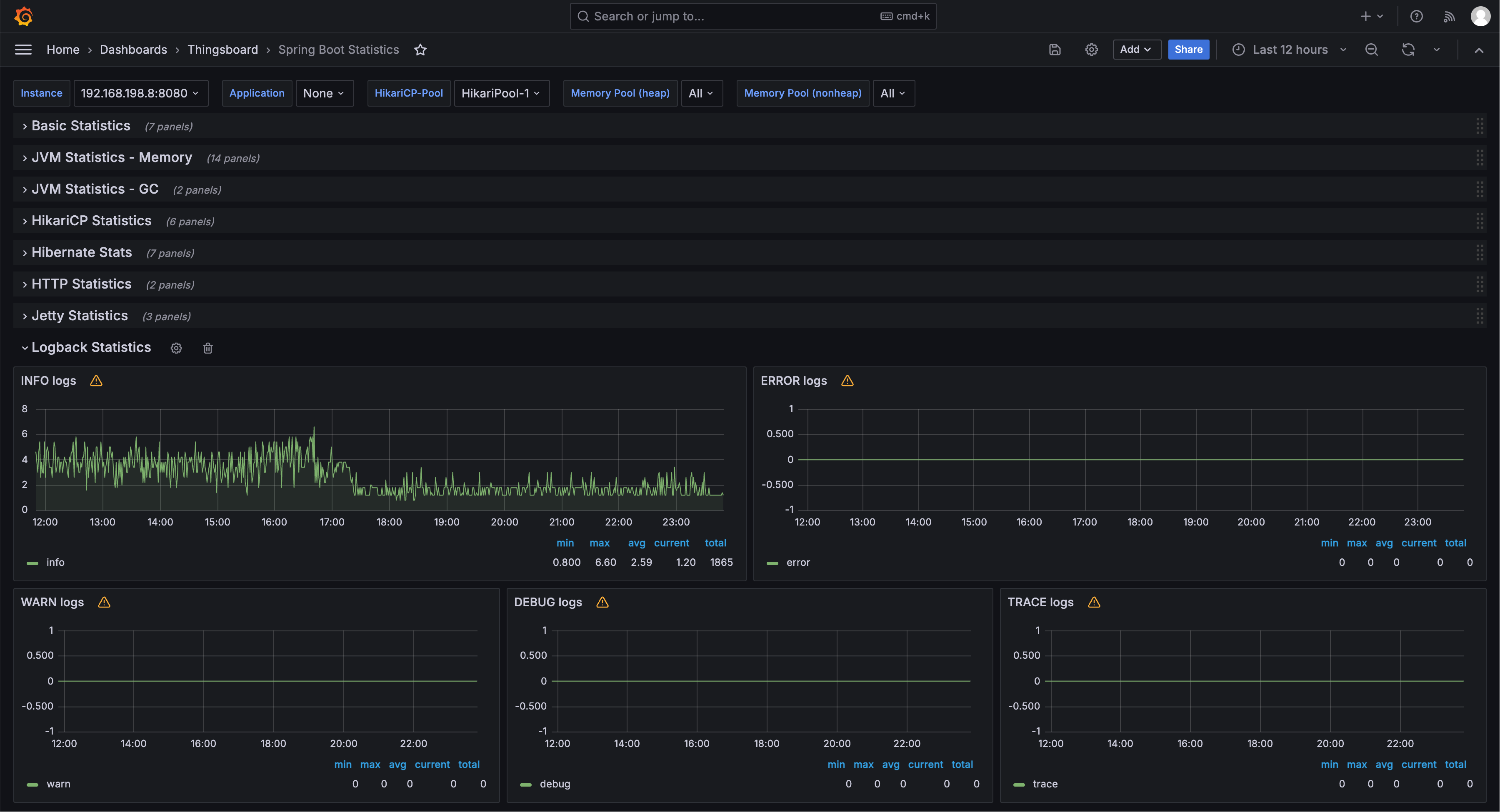

创建 ThingsBoard 监控仪表板（自定义，适合 Grafana 高手）

JVM 内存使用情况
添加 Graph 面板
查询：jvm_memory_used_bytes{area="heap"}
标题："JVM Heap Memory Usage"
设置：单位为字节，添加警报阈值（如 80% 堆内存触发警告）。
CPU 使用率
添加 Graph 面板
查询：process_cpu_usage
标题："Process CPU Usage"
设置：显示为百分比，观察峰值趋势。
HTTP 请求统计
添加 Graph 面板
查询：rate(http_server_requests_seconds_count[5m])
标题："HTTP Request Rate"
设置：按状态码分组，突出显示 4xx/5xx 错误。
系统负载
添加 Stat 面板
查询：system_load_average_1m
标题："System Load Average"
设置：绿色（<1），黄色（1-5），红色（>5）。

提示：保存仪表板并导出为 JSON，方便备份或分享。

可以在这里找到你所希望的 Dashboard：https://grafana.com/grafana/dashboards/?search=spring+boot

使用 Thingsboard 官方 Grafana Monitoring

在官方 GitHub 仓库，可以找到：

https://github.com/thingsboard/thingsboard/tree/master/docker/monitoring/grafana/provisioning/dashboards

导入 Grafana 即可。

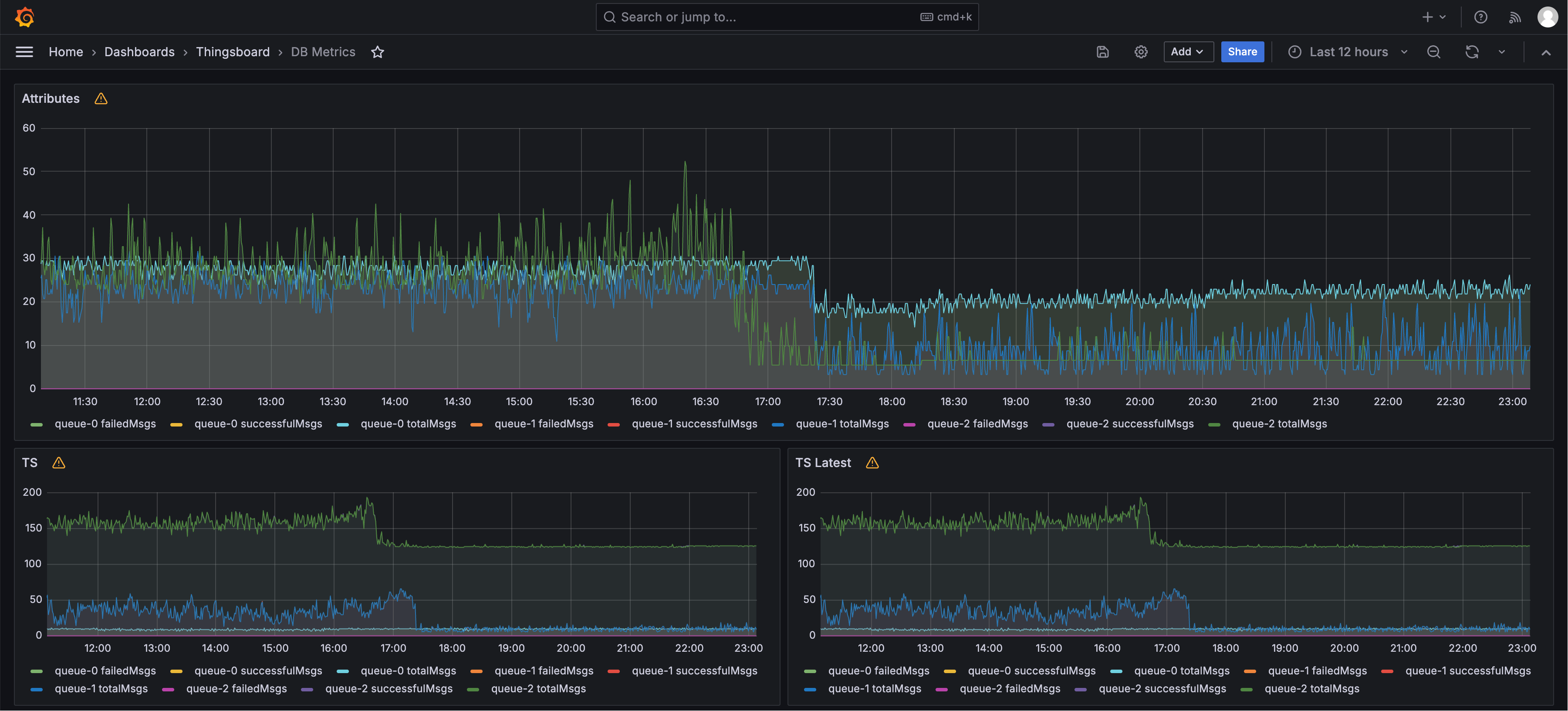

数据库使用状况

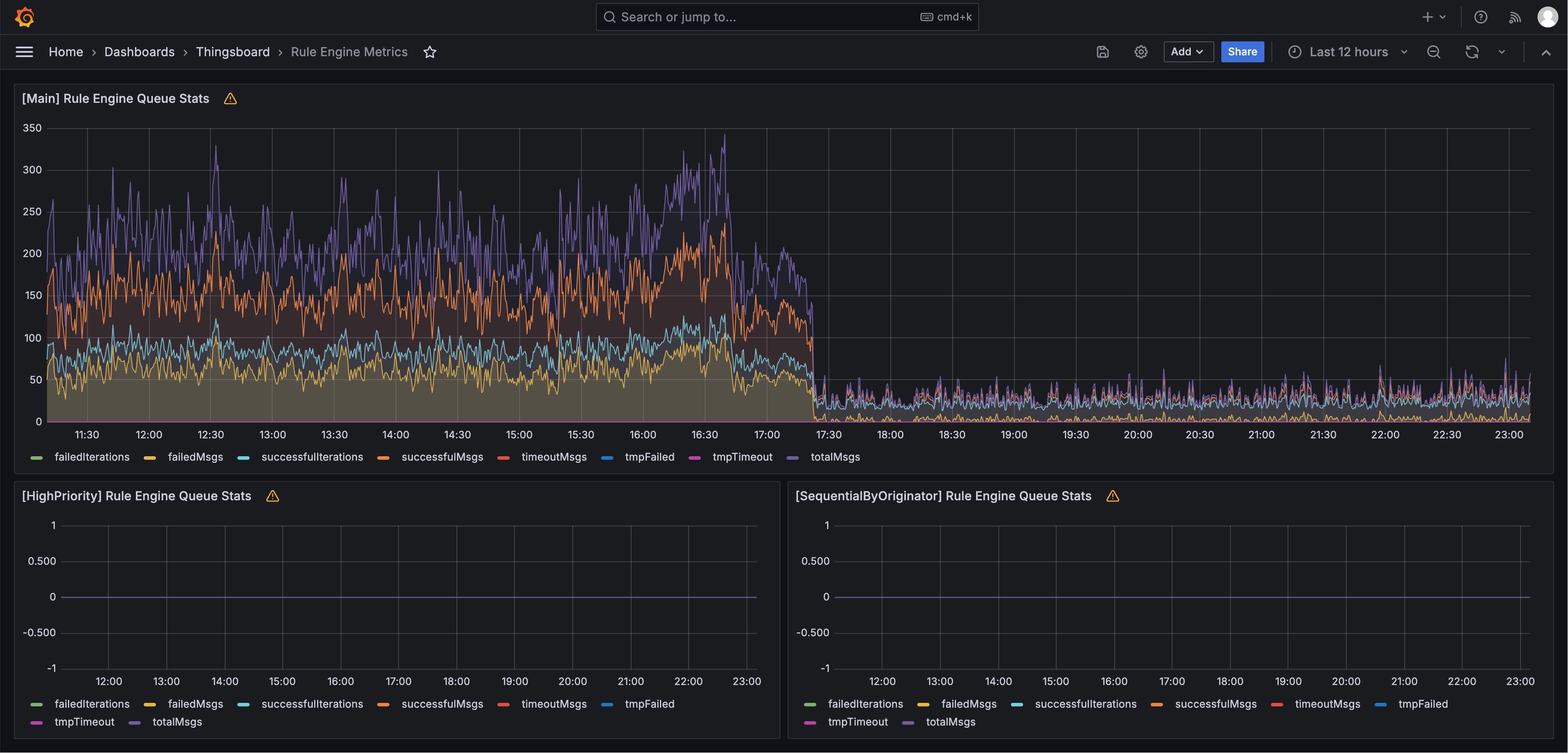

规则引擎使用统计

关键监控指标详解

以下是 ThingsBoard 的核心监控指标，助你快速锁定问题：

JVM 相关指标

jvm_memory_used_bytes：JVM 内存占用，预防内存溢出。
jvm_gc_memory_promoted_bytes_total：GC 提升字节数，优化内存分配。
jvm_gc_pause_seconds：GC 暂停时间，避免性能抖动。

系统资源指标

process_cpu_usage：进程 CPU 使用率，识别计算瓶颈。
process_start_time_seconds：进程启动时间，计算服务 uptime。
system_cpu_usage：系统整体 CPU 使用率。
system_load_average_1m：1 分钟系统负载，评估压力。

应用性能指标

http_server_requests_seconds_count：HTTP 请求总数，监控流量。
http_server_requests_seconds_sum：请求总耗时，计算平均延迟。
tomcat_sessions_active_current：活跃会话数，适合 Web 负载分析。

这些指标结合使用，能全面洞察 ThingsBoard 的运行状态。

故障排除指南

遇到问题？以下是常见问题及解决方法：

Target 状态为 DOWN

检查网络连通性：

kubectl -n cattle-monitoring-system run -it --rm --image=alpine network-test -- sh
# 在 Pod 内：
apk add curl
curl -v http://192.168.198.8:8080/actuator/prometheus

确保防火墙未阻挡端口 8080。
指标数据缺失
验证 ThingsBoard 的 Actuator 配置（检查 application.yml 是否启用 Prometheus）。
确认 ServiceMonitor 的路径和端口正确。
直接 curl 指标端点，排查访问问题。

认证问题 如果 ThingsBoard 端点需要认证，在 ServiceMonitor 中添加：

basicAuth:
  username:
    name: auth-secret
    key: username
  password:
    name: auth-secret
    key: password

（需先创建包含用户名和密码的 Secret 资源。）

总结

通过本教程，你已成功将 ThingsBoard 服务（无论部署在集群内还是外部）接入 K3s 的 Rancher Monitoring 体系。核心优势包括：

统一监控：所有服务指标集中管理，运维更高效。
自动发现：Prometheus Operator 简化服务接入。
专业可视化：Grafana 仪表板让数据一目了然。
灵活扩展：方法适用于任何支持 Prometheus 指标的服务。

快去实践吧！让你的物联网平台监控更上一层楼！
