EdgeX Foundry (以下统一简称:EdgeX)设备微服务 device-s7 由我司贡献给社区,文档也是必不可少的环节,社区要求英文,现翻译成中文,方便国内客户阅读和使用。

目录

目的

该服务的目的是将西门子 S7 PLC 设备连接到 EdgeX。

入门

本页介绍如何将 S7 设备连接到 EdgeX。 在此示例中,我们使用真实设备(例如 S7-1200)。 这提供了一种测试设备服务功能的简单方法。

环境

您可以使用任何可以安装 docker 和 docker-compose 的操作系统。 在本例中,我们使用 Ubuntu 使用 docker 部署 EdgeX。

设置 S7 设备

!!! warning "警告"

本页面并不是设置 S7 设备的完整指南,仅介绍了几个重要步骤。

设置 ISO-on-TCP 访问

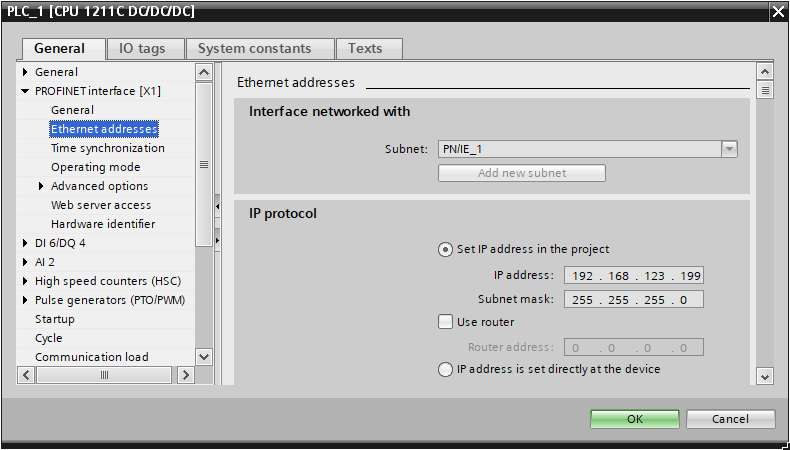

IP protocol

设置 Ethernet addresses -> IP protocol, 例如: 192.168.123.199/255.255.255.0

ip

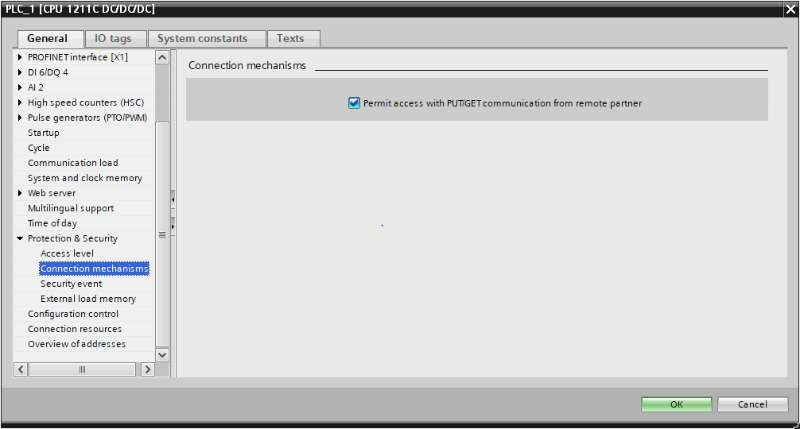

启用 S7 Communication 远程访问

启用 Permit access with PUT/GET communication from remote partner.

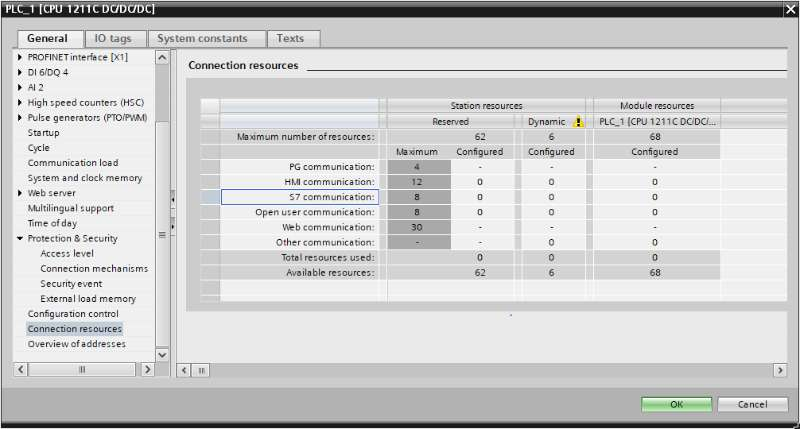

(可选) 保留 S7 communication

S7 Communication 保留和使用的资源数量,“Configured” 为 0,表示 EdgeX 最多可以建立 8 个连接。

!!! warning "提示"

重要提示:不要与单个 S7 设备创建超过“6”个连接! 我们需要为 WINCC 保留 “2” 个连接。


设置数据块 Data Blocks

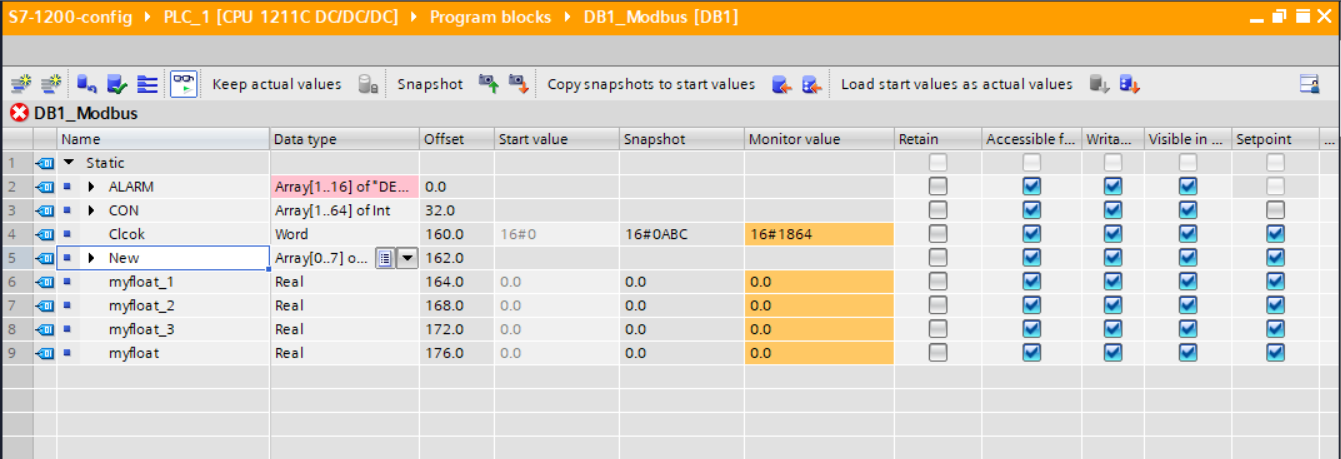

Data Block 1

在本例子中,只需使用 Clcok 偏移量 160.0 中的进行测试即可。

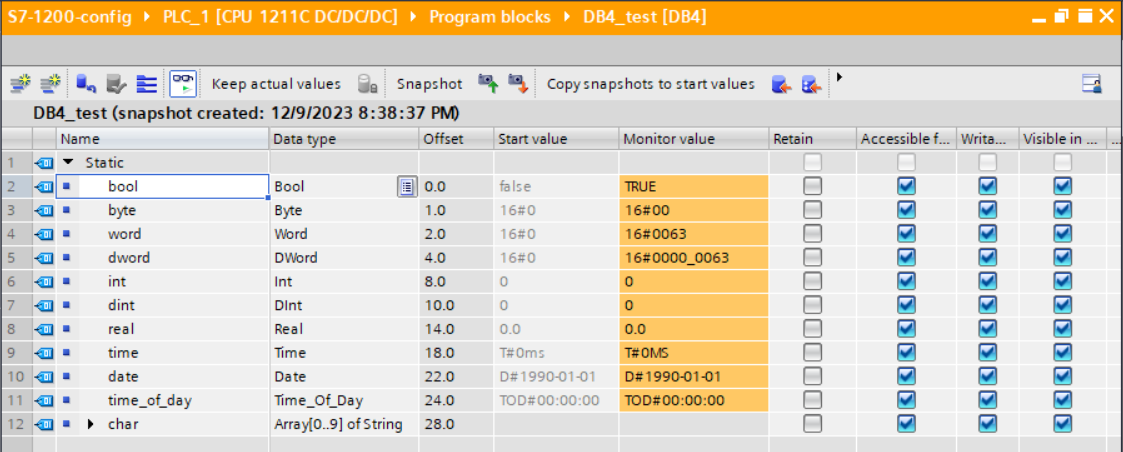

Data Block 4

在本例子中, 使用 bool, byte, word, dword, int, dint, real 作为测试.


启动微服务之前

以下部分介绍如何在启动服务之前完成设置。

  • 使用预定义的配置进行测试
  • 设置新配置

使用预定义的配置进行测试

文件夹中的预定义配置:cmd/res/

预定义 Device Profile

设备配置 Device Profile profiles/Simple-Driver.yaml 描述了一个 S7-1200 设备,它包含 8 个资源,如下所示:

name: S7-Device
manufacturer: YIQISOFT
description: Example of S7 Device
model: Siemens S7
labels: [ISO-on-TCP]
deviceResources:
  - name: bool
    description: PLC bool
    isHidden: false
    properties:
      valueType: Bool
      readWrite: RW
    attributes:
      NodeName: DB4.DBX0.0
  - name: byte
    description: PLC byte
    isHidden: false
    properties:
      valueType: Uint8
      readWrite: RW
    attributes:
      NodeName: DB4.DBB1
  - name: word
    description: PLC word
    isHidden: false
    properties:
      valueType: Int16
      readWrite: RW
    attributes:
      NodeName: DB4.DBW2
  - name: dword
    description: PLC dword
    isHidden: false
    properties:
      valueType: Int32
      readWrite: RW
    attributes:
      NodeName: DB4.DBD4
  - name: int
    description: PLC int
    isHidden: false
    properties:
      valueType: Int16
      readWrite: RW
    attributes:
      NodeName: DB4.DBW8
  - name: dint
    description: PLC dint
    isHidden: false
    properties:
      valueType: Int32
      readWrite: RW
    attributes:
      NodeName: DB4.DBW10
  - name: real
    description: PLC real
    isHidden: false
    properties:
      valueType: Float32
      readWrite: RW
    attributes:
      NodeName: DB4.DBD14
  - name: heartbeat
    description: PLC heartbeat
    isHidden: false
    properties:
      valueType: Int16
      readWrite: RW
    attributes:
      NodeName: DB1.DBW160
deviceCommands:
  - name: AllResource
    isHidden: false
    readWrite: RW
    resourceOperations:
      - deviceResource: bool
        defaultValue: 'false'
      - deviceResource: byte
        defaultValue: '0'
      - deviceResource: word
        defaultValue: '0'
      - deviceResource: dword
        defaultValue: '0'
      - deviceResource: int
        defaultValue: '0'
      - deviceResource: dint
        defaultValue: '0'
      - deviceResource: real
        defaultValue: '0'
      - deviceResource: heartbeat
        defaultValue: '0'

该表描述了设备配置文件的每个资源:

Resource Name valueType of EdgeX NodeName Note(DB: Data Block)
bool Bool DB4.DBX0.0 DB4: DBX0.0: (BOOL) bit 0 of offset 0
byte Uint8 DB4.DBB1 DB4, DBB1: (BYTE) one byte of offset 1
word Int16 DB4.DBW2 DB4, DBW2: (WORD) two bytes of offset 2
dword Int32 DB4.DBD4 DB4, DBD4: (DWORD) four bytes of offset 4
int Int16 DB4.DBW8 DB4, DBW8: (WORD) two bytes of offset 8
dint Int32 DB4.DBW10 DB4, DBW10: (WORD) two bytes of offset 10
real Float32 DB4.DBD14 DB4, DBD14: (REAL) four bytes of offset 14
heartbeat Int16 DB1.DBW160 DB1, DBW160: (WORD) two bytes of offset 160
预定义设备配置 Device Configuration

设备配置 Device Configuration devices/Simple-Device.yaml 描述了如下所示的两种设备。

  • S7-Device01:自动事件“interval”值(10s) < IdleTimeout(30s),只有一个 tcp 连接,直到连接失败。
  • S7-Device02:自动事件“interval”值(10s)> IdleTimeout(5s),因此每个读/写命令都会重新连接到 S7 设备。
deviceList:
  - name: S7-Device01
    profileName: S7-Device
    description: Example of S7 Device
    labels: [industrial]
    protocols:
      s7:
        Host: 192.168.123.199
        Port: 102
        Rack: 0
        Slot: 1
        Timeout: 30
        IdleTimeout: 30
    autoEvents:
      - interval: 10s
        onChange: false
        sourceName: AllResource
  - name: S7-Device02
    profileName: S7-Device
    description: Example of S7 Device
    labels: [industrial]
    protocols:
      s7:
        Host: 192.168.123.199
        Port: 102
        Rack: 0
        Slot: 1
        Timeout: 5
        IdleTimeout: 5
    autoEvents:
      - interval: 10s
        onChange: false
        sourceName: heartbeat

设置一个新的配置 Configuration

创建自定义配置文件夹

运行以下命令:

mkdir -p custom-config
设置新的设备配置 Device Profile

运行以下命令来创建您的设备配置文件:

cd custom-config
vi new-device-profile.yaml

插入您的设备配置文件定义,这取决于您的 S7 设备配置。

设置设备服务配置 Configuration
cd custom-config
vi new-device-config.yaml

填写 new-device-config.yaml 文件。

准备 docker-compose 文件

生成 docker compose 文件

  1. Clone edgex-compose
git clone https://github.com/edgexfoundry/edgex-compose.git
  1. 生成 docker-compose.yml 文件
cd edgex-compose
make gen ds-s7

将自定义配置添加到 docker-compose 文件

将准备好的配置文件添加到 docker-compose 文件中,您可以使用卷挂载它们并更改 device-s7 内部使用的环境。

打开 docker-compose.yml 文件,然后添加卷路径和环境,如下所示:

device-s7:
  ...
  environment:
    ...
    DEVICE_PROFILESDIR: /custom-config
    DEVICE_DEVICESDIR: /custom-config
  volumes:
    ...
    - /path/to/custom-config:/custom-config

在 Docker 上启动 EdgeX Foundry

由于我们在上一步中生成了 docker-compose.yml 文件,因此我们可以部署 EdgeX,如下所示:

cd edgex-compose/compose-builder
docker compose -p edgex up -d
[+] Running 12/12
 ✔ Container edgex-core-consul                      Started    0.0s
 ✔ Container edgex-ui-go                            Started    0.0s
 ✔ Container edgex-redis                            Started    0.0s
 ✔ Container edgex-core-common-config-bootstrapper  Started    0.1s
 ✔ Container edgex-support-scheduler                Started    0.0s
 ✔ Container edgex-kuiper                           Started    0.0s
 ✔ Container edgex-support-notifications            Started    0.1s
 ✔ Container edgex-core-metadata                    Started    0.1s
 ✔ Container edgex-core-command                     Started    0.0s
 ✔ Container edgex-core-data                        Started    0.0s
 ✔ Container edgex-app-rules-engine                 Started    0.0s
 ✔ Container edgex-device-s7                        Started    0.0s

启动服务后设置

如果服务已在运行并且您想要添加设备,则可以使用本节中概述的“核心元数据 API”。 如果您按照启动服务之前的设置中的说明设置设备配置文件和服务,则可以跳过此部分。

要在启动服务后添加设备,请完成以下步骤:

  1. 使用 POST 将上面的设备配置文件上传到元数据:http://localhost:59881/api/v3/deviceprofile/uploadfile ,并以表单数据格式将文件作为密钥“文件”添加到正文,以及创建的 ID 将被退回。 以下示例命令使用 curl 发送请求:
curl http://localhost:59881/api/v3/deviceprofile/uploadfile -F "file=@new-device-profile.yml"
  1. 确保 S7 设备服务正在运行,如有必要或使用其他设备服务,请调整下面的服务名称以匹配。

  2. 使用 POST 将设备添加到 http://localhost:59881/api/v3/device,正文将类似于

curl http://localhost:59881/api/v3/device -H "Content-Type:application/json" -X POST \
  -d '[
        {
            "apiVersion" : "v3",
            "device": {
                "name": "S7-Device03",
                "description": "Example of S7 Device",
                "adminState": "UNLOCKED",
                "operatingState": "UP",
                "serviceName": "device-s7",
                "profileName": "S7-Device",
                "protocols": {
                    "s7": {
                        "Host": "192.168.123.199",
                        "Port": 102,
                        "Rack": 0,
                        "Slot": 1,
                        "Timeout": 30,
                        "IdleTimeout": 30
                    }
                },
                "autoEvents": [
                    {
                        "interval": "10s",
                        "onChange": false,
                        "sourceName": "AllResource"
                    }
                ]
            }
        }
    ]'

服务名称必须匹配/引用目标设备服务(“device-s7”),并且配置文件名称必须与前面步骤中的设备配置文件名称(“S7-Device”)匹配。

执行命令

现在我们准备运行一些命令。

查找可执行命令

使用以下查询查找可执行命令:

curl http://localhost:59882/api/v3/device/name/S7-Device03 | json_pp
{
  "apiVersion": "v3",
  "deviceCoreCommand": {
    "coreCommands": [
      {
        "get": true,
        "name": "word",
        "parameters": [
          {
            "resourceName": "word",
            "valueType": "Int16"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/word",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "int",
        "parameters": [
          {
            "resourceName": "int",
            "valueType": "Int16"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/int",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "real",
        "parameters": [
          {
            "resourceName": "real",
            "valueType": "Float32"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/real",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "heartbeat",
        "parameters": [
          {
            "resourceName": "heartbeat",
            "valueType": "Int16"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/heartbeat",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "AllResource",
        "parameters": [
          {
            "resourceName": "bool",
            "valueType": "Bool"
          },
          {
            "resourceName": "byte",
            "valueType": "Uint8"
          },
          {
            "resourceName": "word",
            "valueType": "Int16"
          },
          {
            "resourceName": "dword",
            "valueType": "Int32"
          },
          {
            "resourceName": "int",
            "valueType": "Int16"
          },
          {
            "resourceName": "dint",
            "valueType": "Int32"
          },
          {
            "resourceName": "real",
            "valueType": "Float32"
          },
          {
            "resourceName": "heartbeat",
            "valueType": "Int16"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/AllResource",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "bool",
        "parameters": [
          {
            "resourceName": "bool",
            "valueType": "Bool"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/bool",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "byte",
        "parameters": [
          {
            "resourceName": "byte",
            "valueType": "Uint8"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/byte",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "dword",
        "parameters": [
          {
            "resourceName": "dword",
            "valueType": "Int32"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/dword",
        "set": true,
        "url": "http://edgex-core-command:59882"
      },
      {
        "get": true,
        "name": "dint",
        "parameters": [
          {
            "resourceName": "dint",
            "valueType": "Int32"
          }
        ],
        "path": "/api/v3/device/name/S7-Device03/dint",
        "set": true,
        "url": "http://edgex-core-command:59882"
      }
    ],
    "deviceName": "S7-Device03",
    "profileName": "S7-Device"
  },
  "statusCode": 200
}

执行设置命令

根据urlparameterNames执行 SET 命令,运行 SET 命令时将localhost替换为服务器 IP。

这里我们使用“heartbeat”命令:

curl http://localhost:59882/api/v3/device/name/S7-Device03/heartbeat \
-H "Content-Type:application/json" -X PUT  \
-d '{"heartbeat": "1"}'
{"apiVersion":"v3","statusCode":200}

执行获取命令

运行 GET 命令时,将 localhost 替换为服务器 IP。

这里我们使用“heartbeat”命令:

curl http://localhost:59882/api/v3/device/name/S7-Device03/heartbeat
{
  "apiVersion": "v3",
  "statusCode": 200,
  "event": {
    "apiVersion": "v3",
    "id": "dd56ed66-2874-4d78-af02-753783164b3c",
    "deviceName": "S7-Device03",
    "profileName": "S7-Device",
    "sourceName": "heartbeat",
    "origin": 1702103303160428120,
    "readings": [
      {
        "id": "8324105a-1843-415d-bea7-b61e6d12142c",
        "origin": 1702103303159722671,
        "deviceName": "S7-Device03",
        "resourceName": "heartbeat",
        "profileName": "S7-Device",
        "valueType": "Int16",
        "value": "1"
      }
    ]
  }
}

自动事件

AutoEvent 在设备定义文件的 autoEvents 部分中定义:

deviceList:
  autoEvents:
    interval: '30s'
    onChange: false
    sourceName: 'heartbeat'

服务启动后,查询 core-data API。 结果显示该服务每“30 秒”自动执行一次命令。

配置

该服务没有设备 SDK 提供的附加配置。 常用设备服务配置请参见设备服务配置部分。

协议属性

设备 S7 为 ISO-on-TCP 定义以下协议属性。

这些属性位于每个设备定义的协议部分中的“s7”键下。

Properity Default value Note
Host N/A S7 ip address, e.g. 192.168.123.199
Port N/A S7 port, e.g. 102
Rack N/A Rack number, e.g. 0
Slot N/A Slot number, e.g. 1
Timeout 30 connect to S7 timeout, seconds
IdleTimeout 30 connection idle timeout, seconds

!!! example "S7 协议属性示例"

```json
...
"protocols": {
    "s7": {
        "Host": "192.168.123.199",
        "Port": 102,
        "Rack": 0,
        "Slot": 1,
        "Timeout": 30,
        "IdleTimeout": 30
    }
}
...
```

API 参考

该服务继承了 SDK 中的通用设备服务 API API。

源代码

Device S7 的源代码可以在 https://github.com/edgexfoundry/device-s7 中找到。

额外细节

在 S7 设备资源使用带有“Int16”数字的“WORD”数据类型的用例中,“WORD”有两个字节,应转换为整数。

以下来自设备配置文件的摘录将“NodeName”DB4.DBW2 定义为“valueType”Int16:

!!! example "示例 - 设备配置文件"

```yaml
name: S7-Device
manufacturer: YIQISOFT
description: Example of S7 Device
model: Siemens S7
labels: [ISO-on-TCP]
deviceResources:
    - name: word
    description: PLC word
    isHidden: false
    properties:
        valueType: Int16
        readWrite: RW
    attributes:
        NodeName: DB4.DBW2
```

读命令 Read Command

读取命令执行如下:

  1. Client 执行 Read Command;
  2. 设备服务发送 Read Command 读取一个‘WORD’数据;
  3. S7 设备返回一个两字节数据;
  4. 设备服务解析数据;
  5. 设备服务将数据转换为 Int16 值;
  6. 设备服务返回 json 格式给 Client。
graph LR A[Client] -->|1. Execute Read Command| B[Device Service] B -->|2. Send Request - WORD| C[S7 Device] C -->|3. Return 2 bytes| B B -->|4. Parse bytes| B B -->|5. Cast to Int16| B B -->|6. Return json| A

写命令 Write Command

写入命令执行如下:

  1. Client 执行 Write Command 写入一个 In16 值;
  2. 设备服务将 Int16 值转换为两个字节;
  3. 设备服务转换为二进制;
  4. 设备服务向 S7 设备发送写请求;
  5. 设备服务返回结果 json 给 Client。
graph LR A[Client] -->|1. Execute Write Command| B[Device Service] B -->|2. Cast to Int16| B B -->|3. Convert to binary| B B -->|4. Send Request - WORD| C[S7 Device] B -->|5. Return json| A

何时转换数据

您通常需要随时转换数据,因为 S7 设备仅接收其特定的数据类型。

支持的转换

支持的转换如下:

From NodeName Bit(s) To valueType Address Sample
Bool 1 Bool DB1.DBX0.0
Byte 8 Uint DB1.DBB1
Word 16 Int16 DB1.DBW2
DWord 32 Int32 DB1.DBD4
Int 16 Int16 DB1.DBW6
DInt 32 Int32 DB1.DBD8
Real 32 Float32 DB1.DBD20

"亿琪软件"

上海亿琪软件有限公司成立于 2016 年,专注于 5G 通信、AI 人工智能、边缘计算和大数据网络安全多项技术领域,致力于物联网领域前沿技术的创新,为用户提供全方位、智能化和安全的物联网解决方案。

2023 年,公司发布“YiFUSION |工业边缘智能融合一体机”产品,为工业客户提供一整套的边缘计算+AI 能力:高性能数据采集、多类型数据融合、AI 算法集成、云端业务对接。在边缘网关的基础上,集成了 IoT 平台的边缘协同能力、本地 Web SCADA 和 HMI 功能、本地数据存储、边缘 AI 视频分析、行业应用集成等。

2022 年,公司推出 “YiCLOUD |亿琪云”一站式物联网应用解决方案。公司的业务涵盖了智慧城市、智慧农业、智能工厂和智慧园区等多个领域,公司软硬件产品和解决方案获得华为技术认证,得到中国移动 OCP 认证,公司还是边缘计算产业联盟 ECC 成员。

yiqisoft 2023-12-01T00:41:00.png

"联系我们--商业服务"

  • 网站:http://yiqisoft.cn
  • 邮件:support@yiqisoft.cn
  • 电话:021-68863086
  • 手机:186-1666-9123

标签: EdgeX, S7, 西门子, 使用手册, 设备微服务

添加新评论
